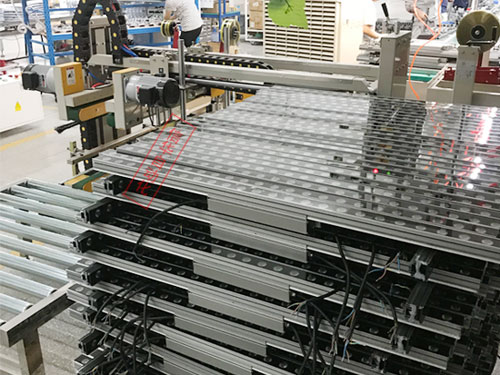

主体构成:三轴点胶机械手+300ML点胶系统+2600ML供胶系统 。
点胶路径:三维点胶,点,线,面,长方形,正方形,圆,不规则路径。
有效行程:1200mm
1.图形操作界面,员工易学易懂,上手快,短时间即可熟练操作,软件部份终身免费升级,同时可根据客户差异化需求量身开发。
2.三轴机械手可满足点,线,面,圆,不规则路径点胶作业。
3.高性能点胶阀,结构独特,回吸力度大,收胶干净,
4.机器稳定性强,核心配件均来自台湾或者进口品牌,如PLC采用日本松下,触摸屏采用台湾威纶,导轨采用台湾PMI,电源台湾明纬等
7.点胶效率高,定量点胶,每个产品胶量一致,一台机器可节省5-6人工。
机器配置 | 技术参数 |
控制系统 | 日本松下PLC+台湾威纶7寸触摸屏+三维控制系统 |
工作行程 | W400*L1200MM |
软件系统 | 信华自主开发 |
步进电机: | 三凌控股原装步进电机 |
Z轴升降 | 气缸+旋钮 |
Z轴上升下降范围 | 0-100MM |
点胶范围 | 300ML、2600ML包装高粘度玻璃胶/硅胶等 |
PLC工作站数 | 256 |
滑动装置: | 台湾PMI高精度线性滑轨 |
运动精度 | ±0.1mm |
玻璃胶截止系统 | 高粘度截止阀 |
出胶头数 | 1EA |
工作电源 | AC220V 50-60HZ 500W |
工作气源 | 0.5-0.7Mpa |
机器重量 | 约300KG |
